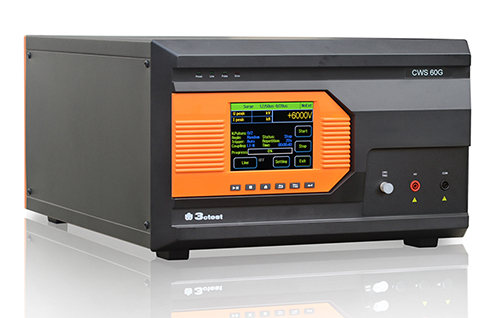

CWS 60G是為了模擬低壓浪涌脈沖干擾現象而專門設計的一款高端測試設備，適用于浪涌保護器件（如TVS管、TSPDs、SIDAC、浪涌抑制器等）的測試，亦可用于晶圓或封裝級的浪涌抗擾度測試。輸出電壓范圍從3 V至600 V可調，技術參數完全滿足IEC/EN 61000-4-5和GB/T 17626.5標準要求。CWS 60G設計基于第三代智能化控制平臺，具有系統集成度高、控制智能化、操作簡便、節省測試時間等優點。
特點：
> 5.7寸彩色觸摸屏前面板操作
> 符合IEC/EN61000-4-5和GB/T 17626.5標準
> 輸出電壓3 V至600 V, 0.1 V步進
> 標配源輸出阻抗2 Ω
> 內置浪涌電壓測量模塊，用戶可連接示波器觀察波形
> 儀器界面可實時顯示輸出峰值電壓、電流峰值大小
> 測試排程功能，操作簡單
> 以太網 、RJ45接口，用于PC遠程控制、打印測試報告

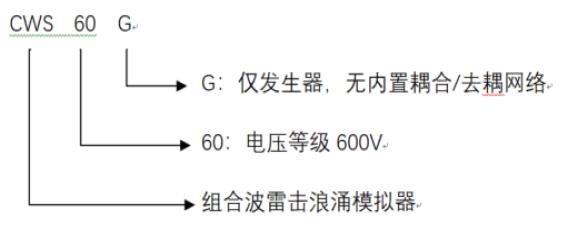

命名規則：
|
符合IEC 61000-4-5浪涌抗擾度測試 |
||
|
測試電壓范圍 |
3V-600V ±10% |
|
|
電壓波形 |
波前時間：1.2μs±30% 半峰值時間：50μs±20% |
|
|
測試電流范圍 |
1.5A-300A±10% |
|
|
電流波形 |
波前時間：8μs±20% 半峰值時間：20μs±20% |
|
|
源輸出阻抗 |
2 ohm |
|
|
輸出極性 |
正、負、正負交替 |
|
|
脈沖周期 |
1s-9999s（最短取決于試驗電壓） |
|
|
實驗次數 |
1–9999次 |
|
|
觸發方式 |
自動、手動、外部觸發 |
|
|
實驗?zāi)Ｊ?/span> |
實驗參數進行排程設置 |
|
|
|
通用參數 |
|
|
|
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
|
|
工作電壓范圍 |
AC 110V/220V，±10%，50/60Hz（國內默認AC 220V） |
|
|
保險絲 |
6A |
|
|
最大功耗 |
200W |
|
|
通訊方式 |
以太網、RJ45 |
|
|
儀器工作狀態指示 |
前面板LED指示、LCD顯示 |
|
|
失效檢測 |
失效時前面板LCD顯示、并中斷儀器工作 |
|
|
機箱尺寸 (寬*高*深) |
19英寸/4U （450 mm*192 mm*610 mm） |
|
|
儀器重量 |
約30Kg |
|
|
溫度范圍 |
15–35℃ |
|
|
濕度范圍 |
45%-75% |
|
|
氣壓范圍 |
86kPa～106kPa |
|
隨機附件 |
|
|
主機、測試線、電源線、保險絲、扁平接地線、檢測報告、說明書 |
|
|
選配測試功能和附件 |
|
|
外置耦合去耦網絡SPN系列 |
暫無低壓浪涌網絡，需定制 |
|
寬帶電流監測鉗 CM |
0220M 0.01V/A |
|
寬帶電流監測鉗 CM |
0103M 0.1V/A |
|
PC控制軟件CoreLab 支持Windows XP and Windows 7它使用方便、用戶界面美觀、直觀，各項操作功能及標準測試庫使用戶可以輕松完成自定義測試程序；測試設備并進行自動配置，幫助用戶靈活地生成測試報告。 |
|
