卡式寬帶電流監測鉗 CCM 0301M
型號：CCM 0301M

產品簡介

CCM 0301M卡式寬帶電流監測鉗用于10 Hz ~ 1 MHz交變電流及時域脈沖電流的測量。通過電磁耦合方式將時諧信號電流或脈沖信號電流以電壓方式傳遞給記錄設備
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
產品概述：
CCM 0301M卡式寬帶電流監測鉗用于10 Hz ~ 1 MHz交變電流及時域脈沖電流的測量。通過電磁耦合方式將時諧信號電流或脈沖信號電流以電壓方式傳遞給記錄設備，具有波形無畸變、與電流載體物理隔離等特點。滿足各類標準對1 MHz及以下時諧信號、上升時間大于350 ns瞬態脈沖信號的測量需求。廣泛應用于電磁兼容傳導敏感度（抗擾度）測試。

產品特點：
> 滿足1 MHz及以下時諧信號的測量需求
> 具有波形無畸變、與電流載體物理隔離
> 滿足10 Hz ~ 1 MHz交變電流及時域脈沖電流測量

技術參數

靈敏度*

0.001 V/A

輸出阻抗

50 Ω

最大峰值電流

20,000 A

最大連續電流（有效值）

600 A

上升時間

350 ns

安秒積

12 A?s

下限頻率（-3dB）

10 Hz

上限頻率（-3dB）

1 MHz

內直徑

45 mm

外尺寸

151 mm(W)*45 mm(H)*160 mm(D)

接口形式

BNC type

工作溫度

0℃ ~ 65℃

重量

約1.7 kg

*本寬帶電流監測鉗端接50 Ω時，靈敏度（轉移阻抗）為0.0005 V/A。

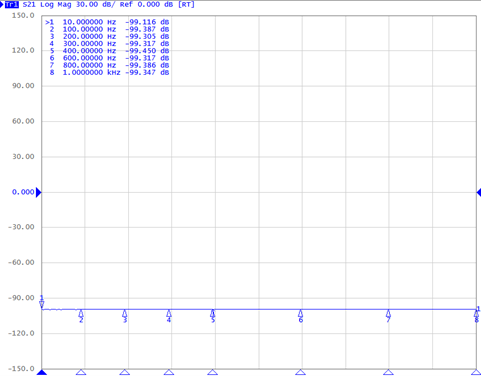

 CCM 0301M寬帶電流監測鉗s21曲線（10 Hz ~ 1 kHz）

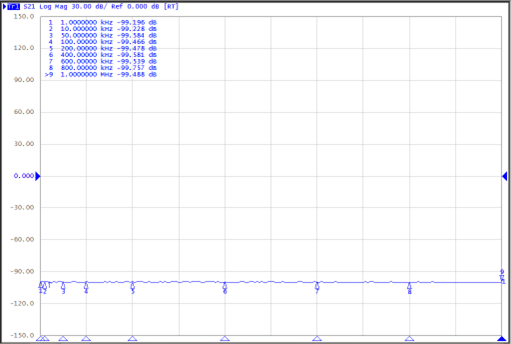

CCM 0301M寬帶電流監測鉗s21曲線（10 kHz ~ 1 MHz）


說明：負載阻抗為50 Ω時：轉移阻抗（dB）=s21+34dB；
負載阻抗為1 MΩ時：轉移阻抗（dB）=s21+34dB+6dB；
