APS xxxxDSR系列滿足ISO 7637/16750傳導瞬態測試，配置了四象限雙極性放大器，模擬線束上各種電壓變化現象，能夠產生電壓跌落、短時中斷等各種電壓變化，輸出內阻可以調節。內置信號源，用戶可通過PC軟件編輯輸出任意波。也可作為電池供電模擬和直流電壓源使用。在實驗室測試時，APS xxxxDSR替換車輛蓄電池，產生Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化波形。同時APS xxxxDSR系列符合眾多國際/國家標準和汽車廠家標準要求。作為強大的直流電源，支持12V、24 V、42 V和48 V系統汽車測試。
特點：
> 四象限雙極性電源
> 輸出阻抗可調
> 最高測試電壓可達80 V（可定制更高電壓）
> 最大測試電流可達200 A（可定制更高電流）
> 電壓壓降自動補償功能
> 輸出頻率最高可達到300 kHz的高帶寬
> 內置信號源可編輯任意波
> 支持AC電壓、電流閉環試驗
> 可模擬多種供電波形，如迭加噪聲等
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告
> 輸出電壓、電流監測/保護功能

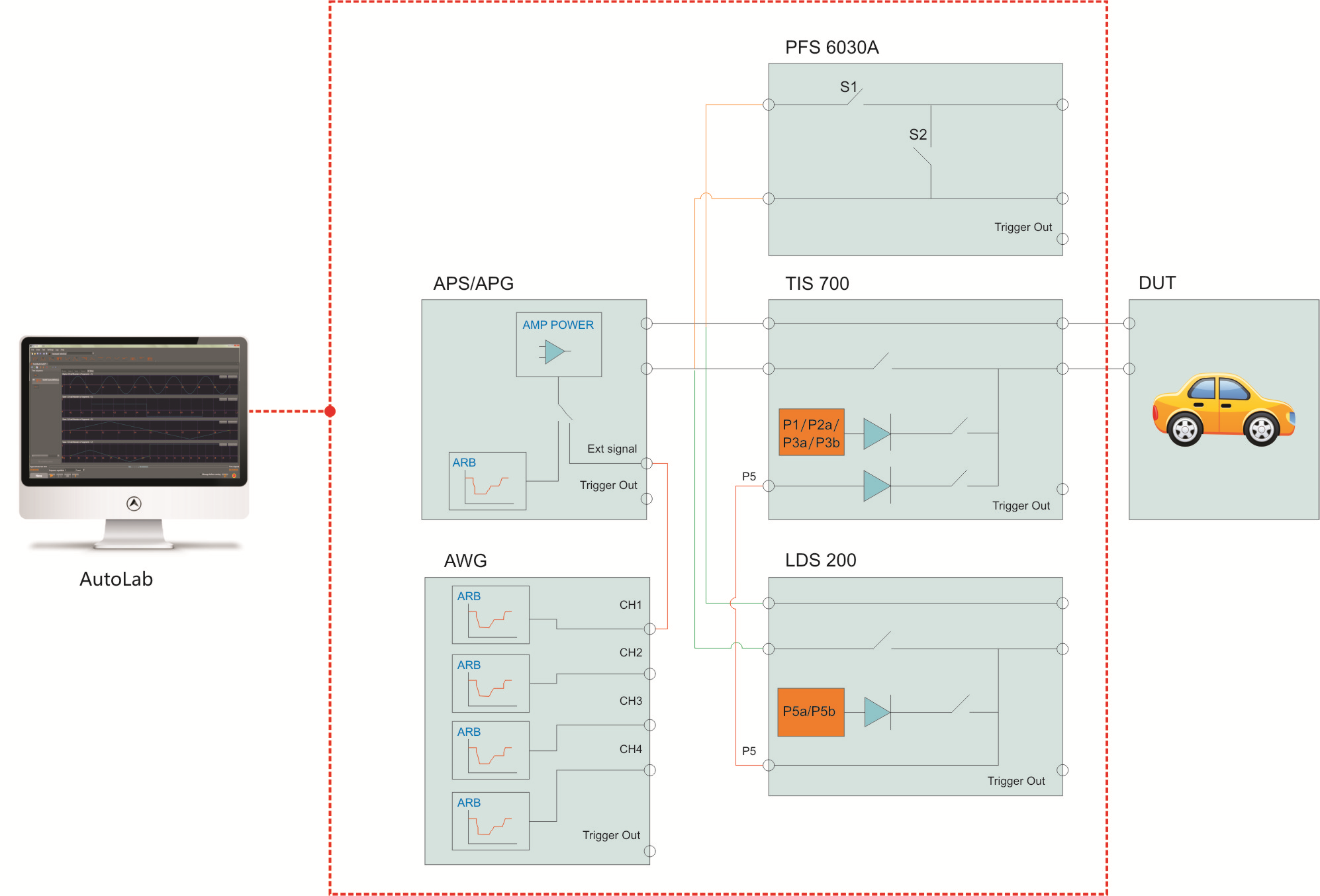

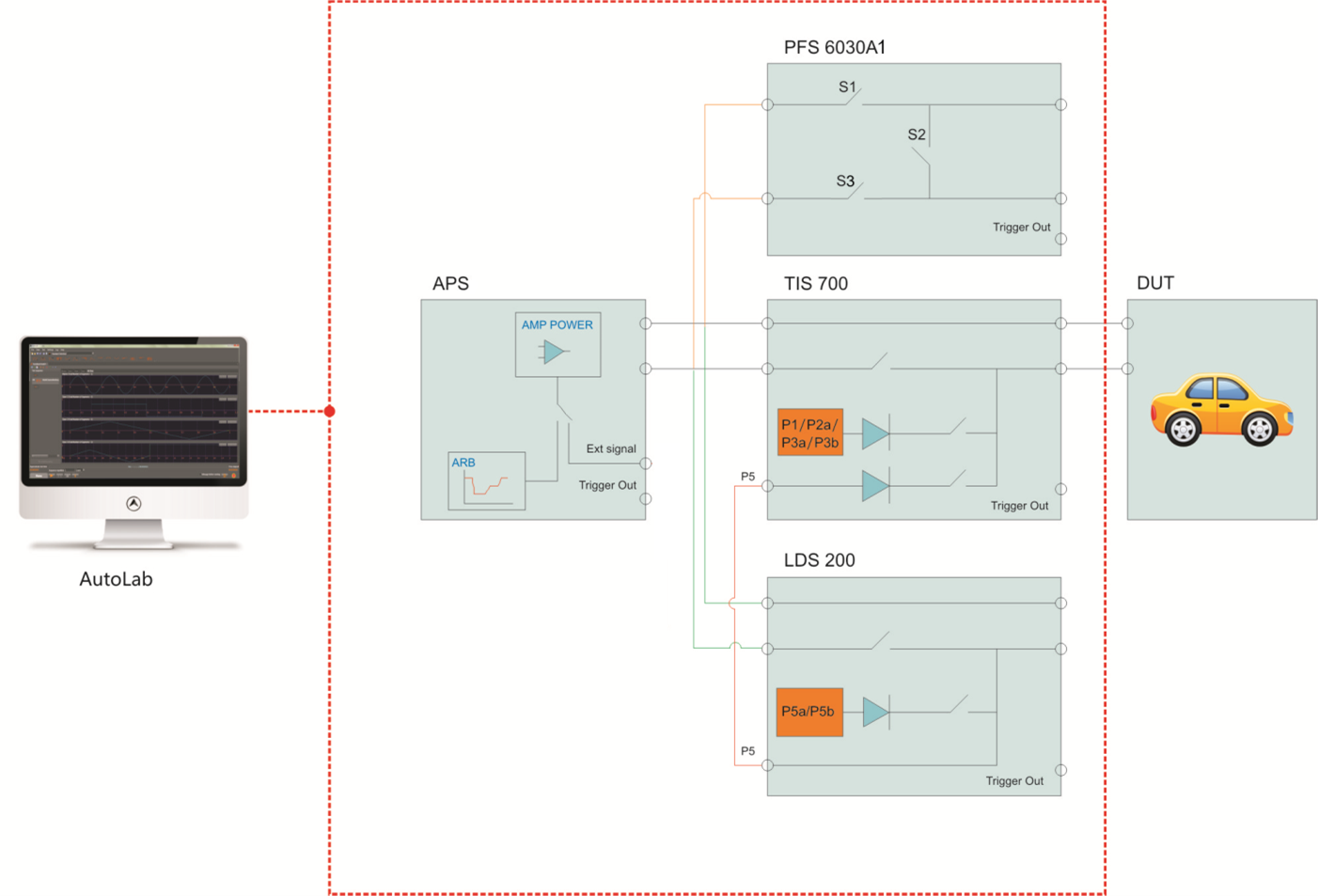

系統整體連接圖

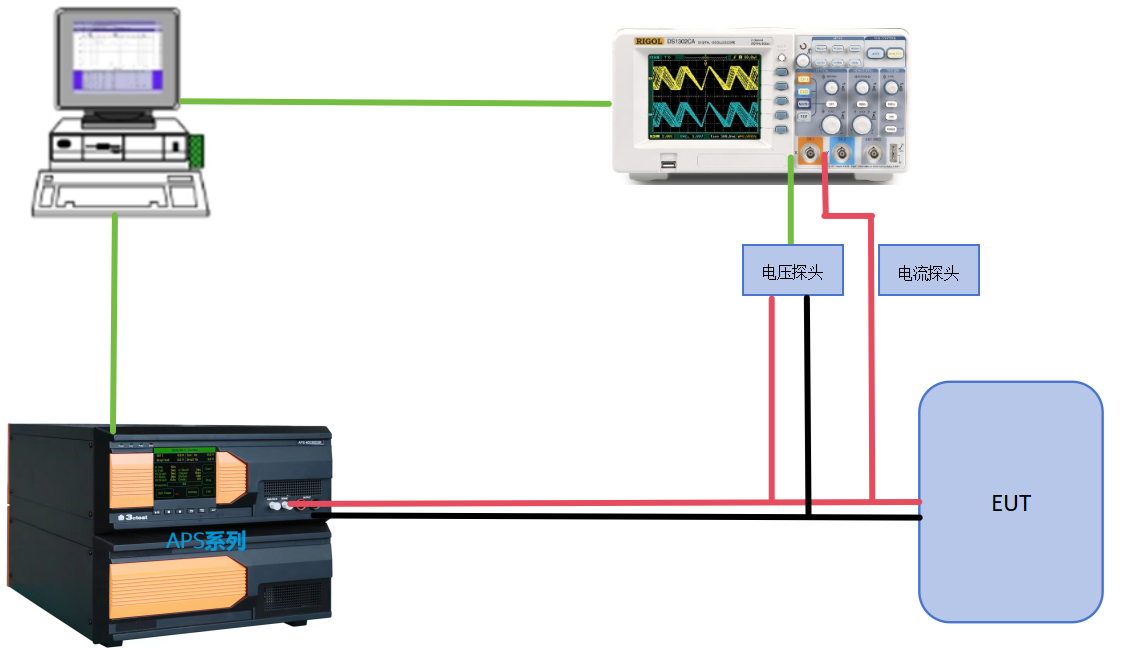

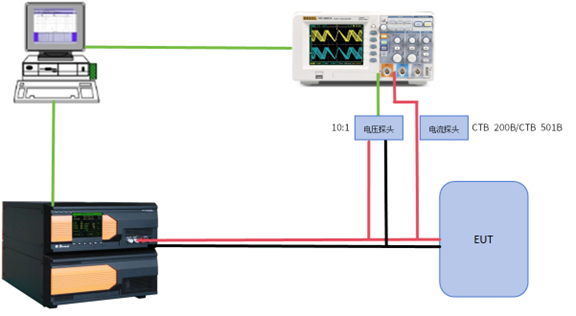

ISO 16750-2 2023 掃頻閉環布置圖
儀器命名規則如下，以APS 80I100DSR舉例：
APS ：四象限電源電壓變化模擬器；
80 ：最大電壓80 V；40：40 V、60：60 V；（可定制更高電壓）
I ：代表負電壓的等級，D：0 V、E：-15 V、F：-20 V、G：-40 V、H：-60 V、I：-80 V；（可定制更高電壓）
100 ：輸出電流等級，可分為10 A、30 A、50 A、100 A、200 A；（可定制更高電流）
D ：四象限、雙極性電源（型號中不帶D則為單極性電源）；
S ：內置AWG信號源（型號中不帶S則為無內置信號源）；
R ：輸出阻抗可調（型號中不帶R則為輸出阻抗不可調）。
|
技術參數 |
|||
|
APS 40G30DSR |
|||
|
輸出電壓 |
-40 V ~ +40 V |
||
|
輸出電流 |
Max 30 A，連續 |
||
|
峰值電流 |
60 A，持續時間大于 200 ms |
||
|
頻率范圍 |
DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 5% |
||
|
Vpp |
Max 32 V（ DC - 300 kHz） |
精度 |
＜ 3V ± 0.1 V |
|
Ipp |
Max 60 A |
||
|
APS 80I100DSR |
|||
|
輸出電壓 |
-80 V ~ +80 V |
||
|
輸出電流 |
Max 100 A，連續 |
||
|
峰值電流 |
200 A，持續時間大于200 ms |
||
|
頻率范圍 |
DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 5% |
||
|
Vpp |
Max 32 V（ DC - 300 kHz） |
精度 |
＜ 3V ± 0.1 V |
|
Ipp |
Max 200 A |
||
|
APS 80G200DSR |
|||
|
輸出電壓 |
-40 V ~ +80 V |
||
|
輸出電流 |
Max 200 A，連續 |
||
|
頻率范圍 |
DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 5% |
||
|
Vpp |
Max 32 V（ DC - 300 kHz） |
精度 |
＜ 3V ± 0.1 V |
|
Ipp |
Max 400 A |
||
|
內部信號源 |
|||
|
頻率范圍 |
DC ~ 500 kHz |
||
|
波形類型 |
DC波形、斜波、三角波、正弦波、方波、掃頻波、指數波、示波器存儲數據波形、用戶自定義編輯波形，不規則無規律任意波 |
||
|
可設波形參數 |
幅度、持續時間、頻率、DC偏移、整流、周期占空比、相位角、觸發 |
||
|
幅度和偏置變化 |
靜態、線性、對數 |
||
|
頻率變化 |
靜態、線性、對數 |
||
|
開始、結束相位控制 |
0° ~ 359°，1°步進設置 |
||
|
整流 |
無、正、負、橋式整流 |
||
|
引入文件類型 |
CSV |
||
|
引入文件波形點數 |
8 k |
||
|
構成波形的片段 |
每個波形可達1000個片段，每個片段可由若干種類波形構成 |
||
|
段持續時間 |
DC波形 ：10 μs ~
299 h |
||
|
次數 |
1 ~ 9999次 |
||
|
通用參數 |
|||
|
模擬信號輸入 |
BNC，根據實際儀器配置，最高±10 V |
||
|
Sense信號輸入 |
BNC |
||
|
源阻抗 |
10 mΩ ~ 200 mΩ（10 mΩ步進）/無內阻 |
||
|
電壓補償精度 |
± 0.1 V |
||
|
電壓補償最大值 |
4 V |
||
|
電壓偏移 |
＞90%，恢復時間＜10 μs |
||
|
電壓波動 |
Ur＜0.2 Vpp |
||
|
升壓時間 |
＜3 μs/10 μs（12 V DC到13 V DC；0 V到 Vmax DC） |
||
|
串行接口 |
LAN以太網及RJ45 |
||
|
外部信號放大比例 |
1:10 |
||
|
溫度范圍 |
15℃ ~ 35℃ |
||
|
濕度范圍 |
45% ~ 75%，RH（無凝露） |
||
|
氣壓范圍 |
86 kPa ~ 106 kPa |
||
|
型號 |
APS 40xxDSR |
APS 80xxDSR |
|
|
供電電壓 |
AC 220 V，±10%，45 Hz ~ 65 Hz |
AC 380 V，±10%，45 Hz ~ 65 Hz |
|
|
尺寸 |
8U/450 mm（W）*380 mm（H）* 620 mm（D） |
35U/600 mm（W）*1250 mm（H）*800 mm（D） |
|
|
重量 |
約37 kg |
約150 kg |
|
|
標配附件 |
|||
|
電源線、測試線、扁平接地線、反饋補償線、說明書、檢驗報告、產品質保書 |
|||
|
選配附件 |
|||
|
1 |
汽車抗擾度測試軟件 |
型號：AutoLab |
|
|
2 |
示波器 |
型號：TEK MDO 3000系列 |
|
|
3 |
電流探頭 |
型號：CTB 200B |
|
|
型號：CTB 501B |
|||
|
紋波閉環時監測電流使用。 |
|||
|
4 |
負電壓等級除了D、E、F、G、H、I以外其他可定制。 |
||
