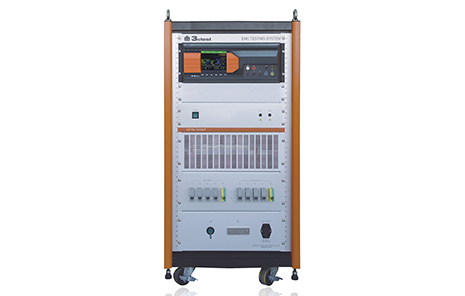

EFT 500G/EFTN 15100T高壓大功率脈沖群測試系統，是專門設計的一款高端測試設備，性能完全滿足歐盟CE認證及CCC認證。系統內置EFTN 15100T三相五線大功率全自動迭加耦合/去耦網絡，可以滿足對新能源測試系統以及大功率負載測試的要求。具有可靠性好、性能穩定、使用方便等特點。EUT高壓大功率帶載能力，DC 1500 V 100 A、AC 700 V 100 A三相五線，其他EUT電壓、電流等級，可以根據客戶要求定制。
特點：
> EUT 直流負載能力DC 1500 V 100 A;
> EUT 交流負載能力AC 700 V 100 A三相五線;
> EUT電源自動投切;
> EUT電壓、電流檢測;
> 過電壓、過電流保護;
> 對試驗電壓、極性、相位同步角度等試驗參數;進行排程設置，實現全自動網絡投切功能;
> 任意線路的相位角度迭加.
|
技術參數 |
|
|
電快速瞬變脈沖群模擬器EFT 500G |
|
|
測試電壓范圍 |
0.25 kV ~ 4.8 kV（±10%） |
|
極性 |
正、負、正負交替 |
|
源阻抗 |
50 ohm |
|
脈沖波形 |
5/50 ns，50 ohm 、1000 ohm負載 |
|
上升時間 |
5 ns，±30%，50 ohm負載，1000 ohm負載 |
|
脈沖持續時間 |
50 ns，±30%，50 ohm負載， 50 ns，-15/+100 ns,1000 ohm負載 |
|
脈沖頻率 |
0.1 kHz ~ 1000 kHz |
|
脈沖群持續時間 |
0.075 ms ~ 750 ms |
|
脈沖群周期 |
1 ms - 9999 ms |
|
測試持續時間 |
1 s ~ 9999 s |
|
觸發方式 |
自動、手動、外部觸發 |
|
同步 |
0°-360°，分辨率1°步進設置或隨機方式 |
|
耦合去耦網絡EFTN 15100T |
|
|
三相全自動耦合/去耦網絡 |
電快速瞬變脈沖群測試，電壓可達4.2 kV |
|
EUT帶載能力 |
Max AC 700 V 100 A 50/60 Hz三相五線 Max DC 1500 V 100 A |
|
EUT帶載耐短時沖擊電流能力 |
峰值400 A |
|
EUT投切方式 |
自動投切 |
|
相位同步 |
L1、L2、L3、N、PE，任意線路的相位角度迭加 |
|
耦合路徑 |
L1、L2、L3、N、PE，任意路徑 |
|
耦合投切方式 |
自動投切 |
|
耦合電容 |
33 nF |
|
耦合衰減 |
＜2 dB |
|
EUT注入端的殘余脈沖電壓 |
不超過施加試驗脈沖電壓15% |
|
通用參數 |
|
|
機柜尺寸 |
19”/22U |
|
重量 |
約100 kg |
|
環境溫度 |
15 ℃ ~ 35 ℃ |
|
相對濕度 |
45% ~ 75% |
|
氣壓范圍 |
86 kPa ~ 106 kPa |
|
標配附件 |
|
說明書，保險絲，三芯電源線，測試線，同軸線，接地線 |
|
選 件 |
|
脈沖群校準組件 包含TFB 50/TFB 1000，網絡端口適配器和手提箱，滿足脈沖群校準 TFB 50：輸入阻抗50 Ω 輸出阻抗50 Ω、衰減55 dB TFB 1000：輸入阻抗1000 Ω、輸出阻抗50 Ω、衰減60 dB |
