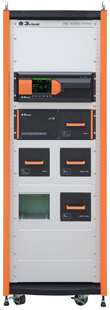

多群脈沖試驗系統/主回路機箱 ETS 160MB/ETS 160ML
型號：ETS 160MB

產品簡介

ETS 160MB測試系統可以模擬產生RTCA/DO-160G 第22部分中定義的波形2(W2)、波形3(W3)和波形6(W6)， 滿足試驗等級1~5的引腳直接注入試驗或電纜束電纜感應試驗。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
飛機在強對流天氣飛行時，常受到閃電雷擊的影響，在機載設備的電路或電纜上產生瞬態感應電壓或電流，即間接雷電效應。這種現象可能會引起飛機失控，甚至?xí)?dǎo)致飛機機身起火等嚴重的意外事故。基于安全考慮，機載設備必須進行雷電防護設計和試驗驗證，以確保飛機在暴露于雷電環境后，機上具有關鍵功能的系統和設備仍能夠正常工作，不影響飛機的持續安全飛行。
ETS 160MB測試系統可以模擬產生RTCA/DO-160G 第22部分中定義的波形2(W2)、波形3(W3)和波形6(W6)， 滿足試驗等級1~5的引腳直接注入試驗或電纜束電纜感應試驗。此外，系統不僅滿足GJB 8848-2016中定義的ABCD類EUT 脈沖注入等級，也滿足MIL-STD-461G CS117 雷電感應瞬態傳導敏感度試驗等多類相關標準。

本測試系統配置了各類試驗所必需的輔助裝置，如高頻耦合器，電源阻斷器件，瞬態阻斷器件，插腳注入探頭等。另外，可使用本公司的Corelab軟件進行遠程控制，極大地方便用戶進行試驗操作。


特點：

> 5.7英寸彩色觸摸屏控制，界面操作簡單，直觀
> 模塊化結構設計，具有獨立可拔插的波形輸出模塊，滿足各種相關試驗標準及不同波形需求
> 可進行引腳直接注入試驗和電纜束電纜感應試驗
> 可以輸出W2、W3、W6波形（等級1 ~ 5）
> 信號/電源引腳直接注入試驗(PI)時，自動同步于EUT交流電源峰值或0° ~ 359°（分辨率1°）
> 可搭配Corelab軟件進行遠程控制

  • GJB 8848:2016
  • AECTP 250
  • AECTP 500
  • DO-160G S22:2010
  • HB 6167.24
  • GJB 151C
  • MIL-STD-461G:2015

技術參數

電壓波W2電纜感應試驗

耦合模式

電纜感應CI

電壓波形W2上升時間

＜ 100 ns

脈沖持續時間

6.4 μs ± 20%

單次回?fù)魷y(cè)試等級

50 V ~ 2000 V（-0% ~ +20%）

多次回?fù)魷y(cè)試等級

50 V ~ 2000 V（首波，-0% ~ +20%）

25 V ~ 1000 V（后續波，-0% ~ +50%）

極性

正、負

高頻電壓耦合變壓器

LVT-2

電壓波W3 1MHz-H插腳注入試驗

耦合模式

插腳注入

輸出阻抗

25 Ω

電壓電流W3重復頻率

1 MHz ± 20%

第5波形衰減為

首波的25% ~ 75%之間

單次回?fù)粼囼?yàn)等級

100 V ~ 4500 V（-0% ~ +10%）

4 A ~ 180 A（短路電流，-0% ~ +10%）

極性

正、負

相位同步

0° ~ 359°, 步進 1°

EUT最大交流電壓

230 V

EUT最大供電頻率

800 Hz

EUT最大直流電壓

±50 V

電壓波W3 1MHz電纜感應試驗

耦合模式

電纜感應CI

電壓電流W3重復頻率

1 MHz± 20%

第5波形衰減為

首波的25% ~ 75%之間

單次回?fù)魷y(cè)試等級

50 V ~ 4500 V（-0% ~ +20%）

多次回?fù)魷y(cè)試等級

50 V ~ 4500 V（首波，-0% ~ +20%）

50 V ~ 2250 V（后續波，-0% ~ +50%）

極性

正、負

高頻電壓耦合變壓器

LVT-2

電壓波W3 1MHz-MB電纜感應試驗

耦合模式

電纜感應CI

電壓電流W3重復頻率

1 MHz± 20%

單次回?fù)魷y(cè)試等級

60 V ~ 1920 V（-0% ~ +20%）

第5波形衰減為

首波的25% ~ 75%之間

輸出阻抗

≥60 Ω

極性

正、負

高頻電壓耦合變壓器

LVT-2

電壓波W3 10MHz電纜感應試驗

耦合模式

電纜感應CI

電壓電流W3重復頻率

10 MHz± 20%

第5波形衰減為

首波的25% ~ 75%之間

單次回?fù)魷y(cè)試等級

50 V ~ 4000 V（-0% ~ +20%）

多次回?fù)魷y(cè)試等級

50 V ~ 4000 V（首波，-0% ~ +20%）

50 V ~ 2000 V（后續波，-0% ~ +50%）

極性

正、負

高頻電壓耦合變壓器

LVT-2

電流波W6電纜感應試驗

耦合模式

電纜感應CI

電流范圍

5 A ~ 160 A

上升時間

0.25 μs ± 20%

脈沖寬度

4 μs ± 20%

高頻電流耦合變壓器

LVT-3

通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

AC 220 V ± 10%，50/60 Hz

保險絲

6A

最大功耗

200 W

用戶存儲空間

無窮（PC）

通訊方式

以太網LAN、RJ45

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

機箱尺寸

ETS 160MB/4U 450 mm（W）*190 mm（H）* 620 mm（D）

ETS 160ML/4U 450 mm（W）*190 mm（H）* 550 mm（D）

儀器重量

兩臺主機共37 kg

溫度范圍

15℃ ~ 35℃

濕度范圍

45% ~ 75%，RH（無凝露）

氣壓范圍

86 kPa ~ 106 kPa


標配附件

電源線、說明書、扁平接地線、保險絲、射頻電纜、校準報告、測試線、產品質保書

選配附件

1

高頻耦合變壓器

型號：LVT-2
用于W2，W3（1 MHz、10 MHz）電壓波形耦合，可滿足電纜束W2、W3電壓波形的單次回?fù)簟⒍啻位負?、以及多次脈沖群等級1-5測試。
最大耦合W2電壓波形2000 V。
最大耦合W3電壓波形4000 V。

2

高頻耦合變壓器

型號：LVT-3
用于W6電流波形耦合，可滿足電纜束W6電流波形的多次脈沖群等級1-5測試，最大耦合W6電流波形160 A。

3

電源阻斷器件

型號：CN-2
用于引腳直接注入試驗進行波形3的帶電源試驗，目的是將EUT引腳上的電壓與信號發生器的低源阻抗隔離開，對信號發生器進行保護。

4

去耦網絡

型號：DN 6020T
交流電源供電電壓3相400 V 20 A，直流電源供電電壓600 V 20 A。可滿足引腳直接注入W3、W4、W5A、W5B波形的帶電源測試。

5

去耦網絡

型號：DN 8020T
交流電源供電電壓3相400 V 20 A，直流電源供電電壓800 V 20 A。可滿足引腳直接注入W3、W4、W5A、W5B波形的帶電源測試。

6

去耦單元

型號：DN-4200T
交流電源供電電壓3相400 V 200 A，直流電源供電電壓400 V 200 A?？蓾M足引腳直接注入W4、W5A及W5B波形的帶電源測試。

7

手持式引腳注入探頭

型號：HIP 5000
用于W3（1 MHz）波形的引腳直接注入試驗，手持式結構設計，方便對被測產品的針腳進行浪涌注入。

8

分流器

型號：MCS 01
測量W2，W3，W6電流波形。

9

35U標準機柜

型號：ETS 160MB-35U
用于收納ETS 160MB系列設備及附件，讓各種設備有序存放;內置2個4U主機收納槽,4個波形模塊收納槽,帶滑動導軌，方便放置。

10

泰克系列數字示波器

型號：MDO3012
頻率100 MHz，采樣率1.25 GS/s。
存儲深度10 Mb。

11

差分探頭

型號：THDP0100
可用于所有波形的電壓信號測量，美國泰克，6 kV差分模式，100 MHz頻率。

12

寬帶電流監測鉗

型號：CM 0103M
峰值電流5 Ka,靈敏度0.1 V/A；
頻率：200 Hz ~ 20 MHz
最大0.2 A?s電荷量；
用于測量W2, W3(1 & 10 MHz)和W6。

13

抗擾度測試軟件

型號：Corelab
兼容Windows 7 / 8 / 10 / 11操作系統。
支持以太網接口和串口通訊模式。
支持參數排程測試、測試序列，一鍵進行測試，操作簡單。
可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。
